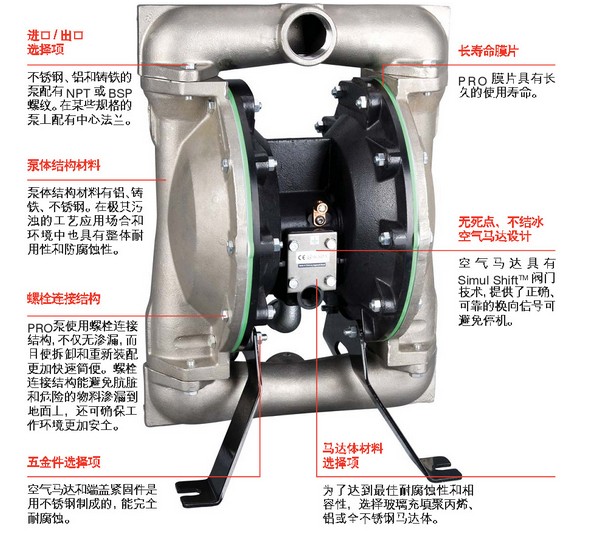

1.5寸ARO氣動隔膜泵結構圖及性能參數
時間：2021/10/14 來源：浙江揚子江泵業有限公司
1ARO氣動隔膜泵
1、可以空運行
2、無電火花
3、可選材質適應大多流體,允許通過固體顆粒；
4、自吸啟動,工作,即開即用,即關即停,不怕堵塞；
5、根據背壓自動調節流量；
6、無動密封,不污染物料；
7、低剪切力,不易破壞物料結構；
8、無需地基,可作移動式泵。
21.5寸ARO氣動隔膜泵型號列表
| 英格索蘭型號 | 口徑 | 外殼材質 | 膜片材質 |
| 666170-344-C | 1.5寸 | 鋁合金 | PTFE |
| 666170-3EB-C | 1.5寸 | 鋁合金 | 山道橡膠 |
| 66617B-344-C | 1.5寸 | 不銹鋼 | PTFE |
| 66617B-3EB-C | 1.5寸 | 不銹鋼 | 山道橡膠 |
| 66617C-344-C | 1.5寸 | 鑄鐵 | PTFE |
| 66617C-3EB-C | 1.5寸 | 鑄鐵 | 山道橡膠 |

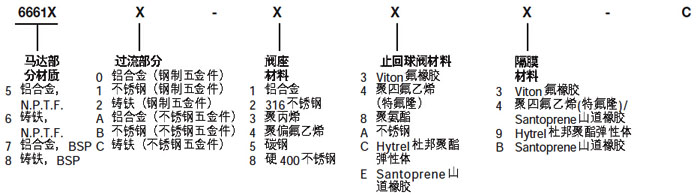

31.5寸ARO氣動隔膜泵型號說明
41.5寸ARO氣動隔膜泵技術規格
| 比率 | 1:1 |
| 流量 | 90 gpm(340.7lpm) |
| 每次循環的排量 | 0.64加侖(2.42升) |
| 進氣口 | 1/2 - 14 N.P.T.F. - 1 |
| 流體進口 |
1 - 11-1/2 N.P.T.F. - 1 Rp 1 1 - 11 BSP, |
| 流體出口 |
1-1/2 11-1/2 N.P.T.F. - 1 Rp 1-1/2 (1-1/2-11 BSP) |
| 工作壓力 | 120PSI(8.3bar) |
| 可通過顆粒大小 | 1/4in(6.4mm) |
| 干吸吸塵 | 19ft（ 5.8m） |
| 重量 |
666170-X-C鋁合金：51.5 lbs 23.46kg 666171-X-C不銹鋼：84.5 lbs 38.3kg 666172-X-C鑄鐵： 79.5 lbs 36.1kg |
5
1.5寸英格索蘭氣動隔膜泵尺寸圖
