內混式自吸泵和外混式自吸泵結構圖
小編在分享內混式自吸泵和外混式自吸泵結構圖之前，再次重申下關于自吸泵啟動是否需要引水的問題。
普通離心泵和混流泵，在啟動前必須向泵內灌水或用輔助真空泵，自吸裝置等抽氣引水。而自吸泵則不同，在第一次灌水后，下次啟動下不需要灌水或只灌極少量的水，因而適用于起，停頻繁的流動性作業。

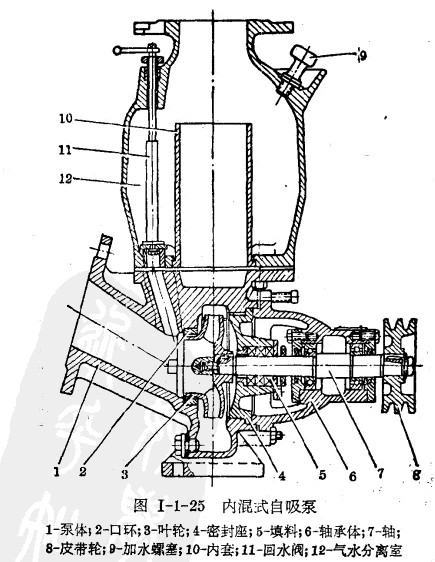

內混式自吸泵如圖所示，吸水室是向上傾斜的，可使泵內保持一定量的存水，泵出口處有氣水分離室，具有較大的過水面積，以造成氣水分離。在吸水室上方，開有回流孔與氣水分離室相通，形成循環水的通道�；亓骺滋幯b有手動回流閥，自吸過程中打開，待正常出水后關閉。其他結構與懸架式泵相通。
氣水混合過程是在葉輪進口及葉輪內部進行的，故稱為內混式自吸泵。
外混式自吸泵氣水混合過程是在葉輪外緣及葉輪外部進行的。

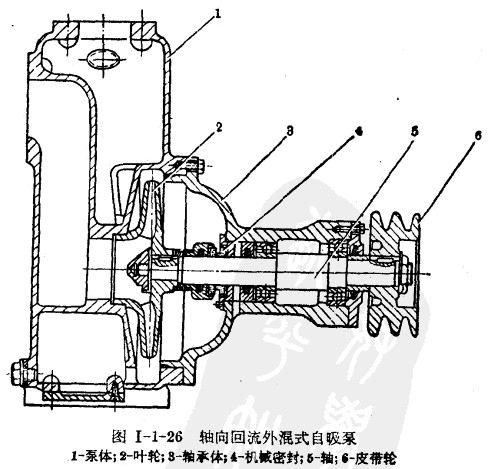

該圖為軸向回流式結構，相當于單蝸殼離心泵加一儲水室，儲水室有回流孔與蝸殼相通，水從軸向回流入葉輪外緣及外部。
該圖為徑向回流式結構，蝸殼是雙層的，相當于過水?dāng)嗝孑^大的單蝸殼壓水室內加一塊曲率與其相似的隔板，把它分為內外兩個蝸形流到，泵體上不過水?dāng)嗝孀兇�，為氣水分離室，水從徑向回流入葉輪外緣及外部。
